1500X2500米便携式火焰机方案

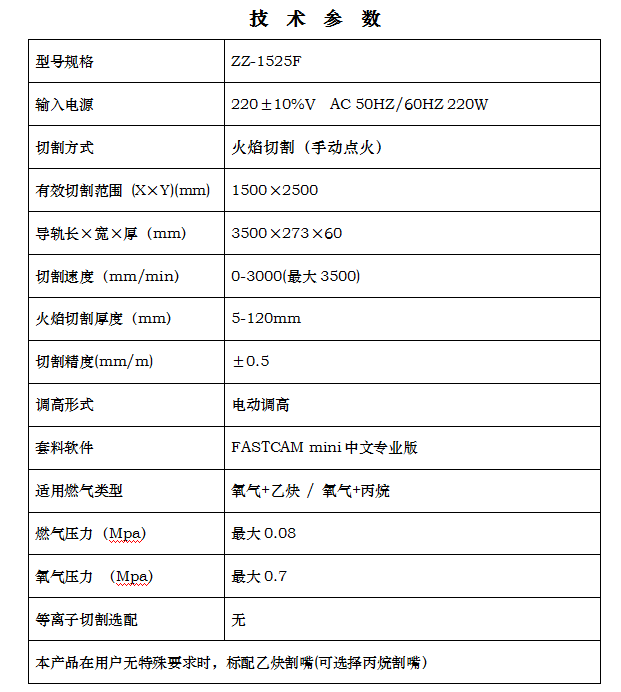

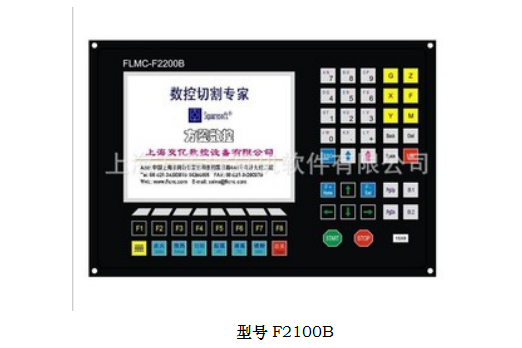

方菱F2100B型切割机数控系统

1.系统介绍

1.1系统简介
　　
　　F2200B型数控系统是在本公司吸收国内外诸多数控系统的优点，结合起来本公司F2100、F2200和F2300，F3100，F5100系列数控系统，开发出的一款更加人性化、操作更加简便、性价比更优的产品。该产品采用两轴数字化位置控制方式，适用于氧燃气和等离子切割加工行业。适合于所有具有位置控制方式的两轴数控机床。
　　
　　该控制系统轻巧便携，操作简单，容易上手，全部操作具有菜单或图形提示，傻瓜化操作。全部按键开关人性化设计，舒服便捷。
　　
　　由DSP专用电机控制芯片构成核心控制系统，DSP控制电机使得切割过程更加稳定可靠。DSP运动控制算法在原来F2200的基础上进行了优化和升级，使机床运行更加平稳、可靠，延长电机和机械部分寿命。
　　
　1.2系统特点
　　
　　Ø l 全中文/英文菜单系统，中文英文法文界面一键式切换。
　　
　　Ø l 45种常用图形库（包括网格图形），可选择设置片尺寸和孔尺寸。
　　
　　Ø l 支持EIA代码（G代码）及FastCAM、FreeNest、FreeCAM、文泰、PM2000、
　　
　　IBE等各类套料软件
　　
　　Ø l 紧凑全键盘式设计，使手工输入文件更全面
　　
　　Ø l 图形比例、旋转、镜像
　　
　　Ø l 图形可矩阵排列、交互排列、叠式排列
　　
　　Ø l 工件原始尺寸和带割缝尺寸同时进行显示，直观方便
　　
　　Ø l 图形钢板校正，任意钢板边可做为校正边
　　
　　Ø l 可自定义坐标系，支持两维坐标的所有八种可能
　　
　　Ø l 可自定义全部输入输出端口的类型（常开或常闭）和编号
　　
　　Ø l 可自诊断系统所有IO状态和按键状态，方便检查和排除故障
　　
　　Ø l 前置U盘接口，方便程序传输
　　
　　Ø l 系统升级采用U盘升级方式，方便简单、实用，提供终生免费升级服务
　　
　　Ø l 整个系统所有功能和工艺均可在线升级，免去售后之忧
　　
　　Ø l 可单个或全部导入导出加工文件
　　
　　Ø l 参数备份和参数还原
　　
　　Ø l 支持氧燃气、等离子、喷粉和演示4种模式
　　
　　Ø l 各类加工参数齐全，可满足不同工艺需求
　　
　　Ø l 氧燃气和等离子IO分开控制
　　
　　Ø l 等离子弧压控制支持速度和距离两种关闭弧压调高方式，使机床更加平衡、安全
　　
　　Ø l 支持边缘切割，对较厚的钢板可减少预热时间
　　
　　Ø l 运动中可实时加速、减速
　　
　　Ø l 根据钢板厚度，在转角处可自动限速，有效防止过烧
　　
　　Ø l 手工选择起始行或选择穿孔点
　　
　　Ø l 动/静态加工图形显示，图形放大/缩小，放大状态下动态跟踪切割点
　　
　　Ø l DSP高速、高精度插补控制，高速运行，运行平稳，低噪音
　　
　　Ø l 任意设定起始速度、升降速时间
　　
　　Ø l 具有断电、断点保护记忆功能
　　
　　Ø l “偏移切割”功能可避免因排料计算错误而造成的板材浪费
　　
　　Ø l 可设置不同的管理权限和相应的密码，维护管理层的权益
　　
　　Ø l 可远距离遥控进行前、后、左、右和切割运动开始、停止等动作（选配）
　　
　1.3技术指标
　　
　　Ø 控制轴数：2轴联动（可定制三轴）
　　
　　Ø 控制精度：±0.001mm
　　
　　Ø 坐标范围：± 99999.99mm
　　
　　Ø 较大脉冲频率：200KHz；较高运行速度：15米/分钟
　　
　　Ø 较大程序行数：15万行
　　
　　Ø 较大单个程序：6M
　　
　　Ø 时间类分辨率：10ms
　　
　　Ø 系统工作电源：DC +24V直流电源输入
　　
　　Ø 系统工作环境：温度-10℃至+60℃；相对湿度0-95%无凝结
　　
　1.4系统接口
　　
　　Ø 15芯公头两轴电机驱动接口
　　
　　Ø 25芯母头16路光电隔离输出，较大倒灌电流300mA
　　
　　Ø 25芯公头16路光电隔离输入，较大输入电流300mA
　　
　　Ø 前面板内置USB接口，方便用户传输切割代码
　　
　　Ø 扩展IO输入输出端口；PWM输入端口；模拟输入端口
　　
　　1.5硬件配置
　　
　　1 显示器：7寸800*480高分辨1600万色彩色高亮度液晶屏
　　
　　2 内存：64MSDRAM
　　
　　3 用户程序空间：256M
　　
　　4 主频：200MHZ系统主频
　　
　　5 USB：USB1.1接口前置
　　
　　6 键盘：电子PCB贴膜键盘
　　
　　7 机箱：全钢结构完全屏蔽，真正能够做到防电磁辐射、抗干扰、防静电
　　
　二，构成部分
　　
　　1，由横向导轨，纵向导轨，主机三大部分组成。
　　
　　2，主机部分，机箱采用全钢防磁结构，保证数控系统可靠稳定运行。
　　
　　3，驱动采用1.8°步进电机。
　　
　　4，横向及纵向导轨采用铝制芯轴，内侧设有加强套，通过力学原理
　　
　　设计，使其不变形。
　　
　三，基本功能
　　
　　任意回退、断电记忆、割枪移位、更换割嘴、割枪穿孔停留、任意中断、电子离合器开关等。以上功能均给操作者带来了极大的方便
　　
　四，软件与套料
　　
　　标配软件为FASTCAMmini专业版　具有全自动共边套料功能
　　
　　可将CAD图形或电脑绘制图形转换为切割零件用的G代码，将G代码文件存入优盘，输入到切割机中，系统自动将G代码转换为切割程序。　　
　　
　　本产品配USB接口，方便程序传输。在套料软件中设置割缝补偿值。
　　
　五，编程软件
　　
　　编程软件FASTCAM mini中文专业版 基于AutoCAD的自动编程与套料系统。FASTCAM mini中文专业版是专为各种数控切割机配用的切割软件，该软件能较大限度的帮助用户轻松完成各种复杂零件的绘制、编程、套料，不仅使用方便，同时也带来了明显的经济效益。
　　
　　①绘图方法：利用AutoCAD强大的绘图功能进行零件图的绘制和套料，并能通过DXF、DWG文件数据的处理，自动生成所需切割代码。
　　
　　②工艺处理：切入点可选择边切入或拐角切入；切入方式可选择圆弧切入或直线切入；割缝补偿功能可以计算出火焰中心点的实际切割轨迹；可以任意设定切割路径和方向。
　　
　　③套料手段：基于AutoCAD能对零件图随意进行平移、旋转、复制、镜像、缩放、图阵列等操作。可通过窗口技术局部放大处理。
　　
　　④屏幕仿真：对各种实际切割过程都能在屏幕上模拟加工轨迹，仿真切割过程，并能任意缩放、移动。
