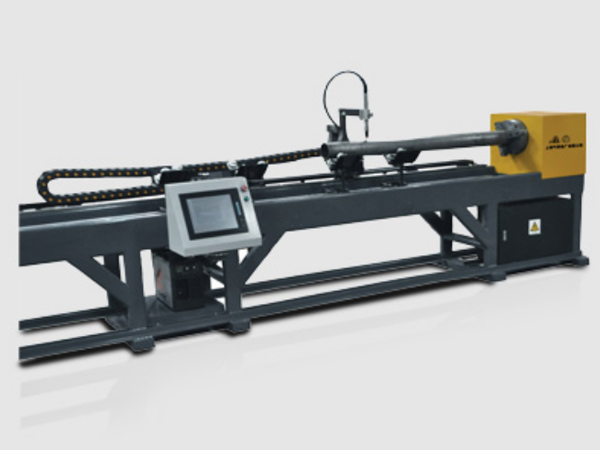

CNCG系列轻型 数控相贯线切割机
产品描述
载重量轻适用于小管径及中薄管径的切割，切割质量稳定效率高，经济实用性强。
多条相贯线连续切割的功能，只要输入相互配合的管子的半径、相交角度等参数，机器就能自动切割出管子的相贯线、相贯孔。
相贯线相交形式以主外支内型和主内支外型为主。
应用范围
适用于碳钢，紫铜，铜镍合金，不锈钢，铝黄铜，合金钢等圆管切割。
■ 产品描述
载重量轻适用于小管径及中薄管径的切割，切割质量稳定效率高，经济实用性强。
多条相贯线连续切割的功能，只要输入相互配合的管子的半径、相交角度等参数，机器就能自动切割出管子的相贯线、相贯孔。
相贯线相交形式以主外支内型和主内支外型为主，可实现母管开正交矩形孔；母管开正交槽；母管与支管与直管相贯正交、斜交、偏心；圆管对接（虾米弯）；圆管与平面正交、斜交；两重支管的相贯；三重支管的相贯；“虾米节”斜面切割等功能。
适用于碳钢，紫铜，铜镍合金，不锈钢，铝黄铜，合金钢等圆管切割。
■ 技术参数
|
切割管子外径（mm） |
⌀25-⌀300 |
|
最大载重（Kg） |
500 |
|
切割厚度（mm） |
5-12 |
|
工件材料 |
低碳钢、不锈钢、铝合金等 |
|
等离子切割速度（mm/min） |
350-5000 |
|
控制轴数 |
2轴、3轴 |
|
切割方式 |
空气等离子等 |
|
电源电压（V/Hz） |
AC220/50 |
