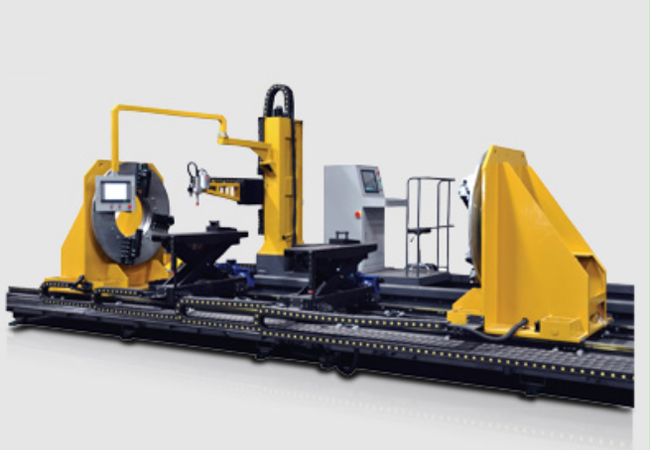

CNCF系列型钢 数控相贯线切割机
产品描述
对钢管端部结合处作自动计算和切断的设备。
操作简单不需编程，只需输入相互配合的管子的半径、相交角度、子管与母管等参数，机器就能自动切割出管子的相贯线、相贯孔以及焊接坡口。
应用范围
广泛应用于建筑、化工、机械、冶金等行业的管道结构件的切割加工。
■ 产品描述

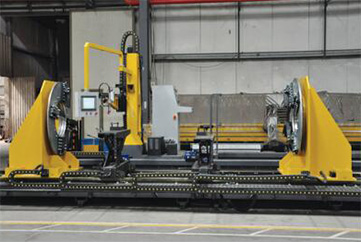

CNCGF-350IV数控管道相贯线切割机是对钢管端部结合处作自动计算和切断的设备。
操作简单不需编程，只需输入相互配合的管子的半径、相交角度、子管与母管等参数，机器就能自动切割出管子的相贯线、相贯孔以及焊接坡口。针对方管、矩形管、槽钢、H型钢等的工件进行类似于圆管加工的专机产品。
广泛应用于建筑、化工、机械、冶金等行业的管道结构件的切割加工。
■ 技术参数
|
矩形管、槽钢（横截面边长mm） |
38-350 |
|
H型钢范围切割（横截面边长mm） |
98-350 |
|
最大载重（Kg） |
1000 |
|
切割厚度（mm） |
5-20 |
|
切割长度（mm） |
6000 |
|
工件材料 |
低碳钢、不锈钢、铝合金等 |
|
切割速度等离子（mm/min） |
500-5000 |
|
控制轴数 |
4轴 |
|
切割方式 |
空气等离子等 |
|
电源电压（V/Hz） |
AC380/50 |
