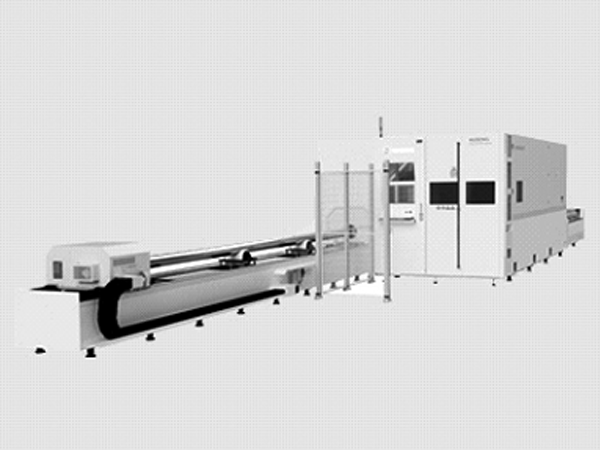

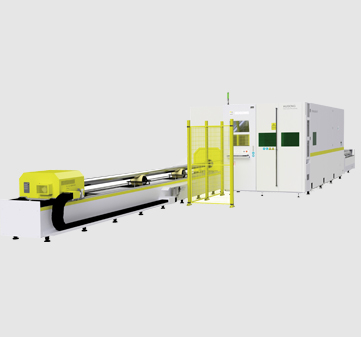

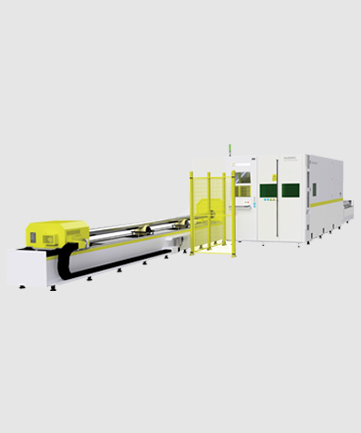

HGLT3015 4020 6020 光纤激光切割机
产品描述
高安全性
机身可靠性高
精细卓绝的加工精度高品质的切割断面
支持多种管材
高效切割
广泛的材料加工范围
灵活的产品加工模式
简单易用的控制系统
全自动的交换平台
结构紧凑
应用范围可用于碳钢、不锈钢、合金钢、钛合金、镀锌板、铝板、铜等多种材料的快速切割。
■ 产品描述
◆ 高安全性
全屏蔽设计，多重安全电路互锁及自动监测确保加工过程中人员和设备安全，整机符合欧美发达国家激光设备安全标准。
◆ 机身可靠性高
有限元分析优化设计的高强度铝合金挤压成型横梁。钢板焊接床身，退火去应力处理精度长期稳定。
◆ 精细卓越的加工精度
精心设计的高精度高刚性传动系统，使得设备具有绝佳的运动刚性，高速切割仍能确保精确轨迹。
◆ 高品质的切割断面
高光束质量激光器，精心设计的切割头光学方案及气体系统使得切割断面光滑平整。
◆ 全自动的交换平台
采用水平交换式工作台，交换时间只需要12秒，操作简便，交换时间短。
支持矩形管、方管、圆管、椭圆形管、角钢、槽钢等多种型材切割。
◆ 高效切割X\Y单轴加速度1.2G，X\Y单轴定位速度80m\min。
◆ 广泛的材料加工范围
适用于碳钢、不锈钢、铝合金、钛合金、镀锌板、铝板、铜等多种金属材料的快速切割。
◆ 灵活的产品加工模式
无需模具和辅助耗材的准备，不受批量和图文的限制，随时生成图形并即时切割
◆ 简单易用的控制系统
采用FSCUT3000S系统功能强大、易学易用，在设备上即可完成套料排版等一系列操作。
◆ 结构紧凑
全集成设计，装机时间短设备就位后可以快速投入生产。占地面积小，节省车间场地。
■ 技术参数
|
产品型号 |
HGLT3015 |
HGLT4020 |
HGLT6020 |
|
|
功率范围 |
1500~3000W |
|||
|
加工范围 |
3100X1600mm |
4100X2050mm |
6100X2050mm |
|
|
（X/Y） |
120X60in |
160X80in |
240X80in |
|
|
Z轴行程 |
250mm |
|||
|
单轴最大定位速度（X/Y） |
80m/min |
|||
|
单轴最大加速度（X/Y） |
1.2G |
|||
|
定位精度 |
±0.05mm/m |
|||
|
重复定位精度 |
0.03 mm |
|||
|
单轴最大定位速度（Z） |
60m/min |
|||
|
单轴最大加速度（Z axis） |
1.2G |
|||
|
工作台最大载荷 |
2X700kg |
2X1200kg |
2X1500kg |
|
|
交换形式 |
水平交换 |
|||
|
最大切割气体压力 |
1.6Mpa |
|||
|
聚焦镜焦距 |
125/150 |
|||
